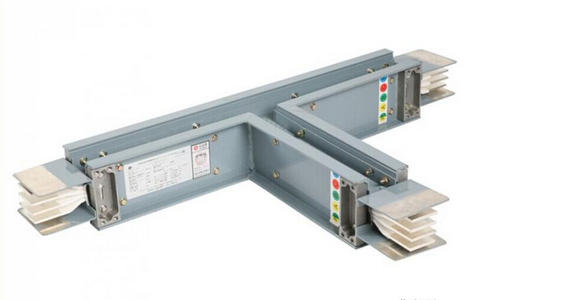

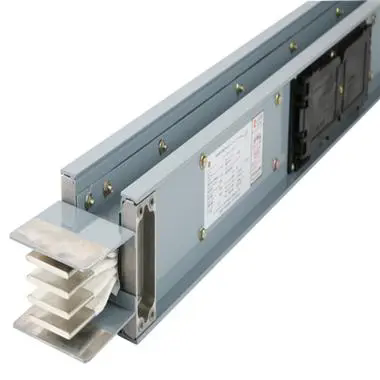

CKM母线槽的安装与使用可以详细分为以下几个步骤和要点：

安装步骤

准备阶段

根据设计要求和实际情况，确定母线槽的安装位置和尺寸。

清除安装位置上的所有障碍物，确保施工顺利进行。

准备所需的工具和材料，如丝杆、角铁、槽钢、紧固件等。

固定支架的安装

使用12#丝杆和5号角铁制作固定支架。

在过梁处使用10#槽钢进行固定，确保支架的稳固性。

母线槽的预留与安装

根据相应走向图预留位置，尽量控制在50毫米到100毫米尺寸之间。

母线槽和墙壁之间要保持一定的安装和维修保养距离。

在母线槽上面安装吊架，先确定吊架的位置，然后用细线拉好，横着走向进行安装支架，最后固定。

母线槽的连接

母线段与段连接时，所有接头处先清洁后连接，确保接触良好。

母线与母线连接时，中间使用连接器连接，安装连接器时需把接头螺栓的外部端头拧断，扭矩设定为70（+-6）Nm。

母线装置安装使用的紧固件应为热镀锌制品，提高耐腐蚀性能。

绝缘检测与送电前的准备

母线送电前，先点检所有螺丝以及连接器的接头螺栓的外部端头是否拧断脱落。

核对相序是否和低压柜相序一致（本项目母线相序一律N相朝地）。

使用500V兆欧表测量相间、相壳之间、各个功能单元的绝缘电阻，其绝缘电阻不得小于2MΩ。

使用要点

安全操作

母线槽安装和送电过程中，需遵守相关安全操作规程，确保工作人员的人身安全。

吊装母线槽时，需有专人指挥和监护，避免发生意外事故。

维护保养

定期检查母线槽的紧固件、连接器等部件是否松动或损坏，及时进行维修或更换。

定期对母线槽进行绝缘检测，确保其绝缘性能符合要求。

避免在母线槽上放置重物或进行其他可能损坏母线槽的操作。

故障处理

如发现母线槽出现异常情况，如发热、冒烟、火花等，应立即切断电源，并通知专业人员进行检修。

严禁在母线槽带电状态下进行维修或清理工作。

通过遵循上述安装步骤和使用要点，可以确保CKM母线槽的安全、高效运行。
